Vorheriger Beitrag
Der Wert einer melaminharzbeschichteten Platte mit Holzstruktur liegt darin, dass sie die Holzstruktur von etwas, das Sie „sehen“ können, in etwas verwandeln kann, das Sie „fühlen“ können. Die kräftige Maserung der Eiche, die fließenden Wellen des Walnussholzes, die präzise synchronisierte Prägung – diese tiefen Texturen verwandeln dekorative Paneele von flachen Drucken in dreidimensionale Oberflächen.
Mehr: Yakco-Technologie
Beim Tiefprägen gibt es jedoch ein leicht zu übersehendes Problem: Bei gleicher Stahlplatte und gleichem Druck variiert die Klarheit der Textur, wenn auf verschiedene Substrate gepresst wird.
Einige Texturen haben scharfe Kanten und unterschiedliche Schichten; andere sind verschwommen und ungleichmäßig in der Tiefe. Der Unterschied liegt nicht in der Presse, sondern im Substrat.
1.Oberflächenfestigkeit 1,58 MPa: Texturkanten „verwischen nicht“
Das Prinzip der Tiefenprägung ist einfach: Mit Melaminharz imprägniertes Dekorpapier wird auf den Untergrund gelegt und eine Stahlplatte mit konkav-konvexer Struktur „druckt“ die Struktur durch Hitze und Druck auf die Oberfläche.
Je tiefer die Struktur, desto stärker ist die Dehnung und Stauchung des Dekorpapiers durch die erhabenen Bereiche der Stahlplatte.
Wenn die Haftfestigkeit zwischen der Dekorschicht und dem Untergrund nicht ausreicht, erfährt das Dekorpapier beim Dehnen einen leichten „Rückprall“ an den Rändern der Struktur – beim Andrücken der Stahlplatte ist die Struktur klar, nach dem Lösen schrumpfen die Kanten jedoch leicht, wodurch die Strukturgrenzen verschwimmen.
Aus diesem Grund führt dieselbe Stahlplatte auf unterschiedlichen Platten zu unterschiedlichen Ergebnissen.

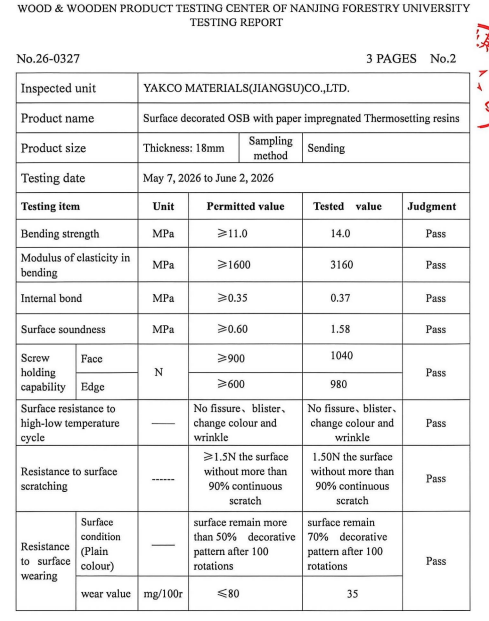

YAKCO erreichte eine Oberflächenfestigkeit von 1,58 MPa, während die nationale Norm nur 0,60 MPa fordert.
Diese im Vergleich zum Standard mehr als doppelt so hohe Haftfestigkeit sorgt dafür, dass das Dekorpapier beim Tiefprägen fest mit dem Untergrund „festgenagelt“ wird – kein Rückprall, kein Schrumpfen.
Die Strukturkanten bleiben scharf und jede Furche der Eichenmaserung ist deutlich erkennbar.
2. Interne Bindung 0,37 MPa: Texturtiefe „verringert sich nicht“
Beim Tiefprägen geht es nicht nur darum, „auf die Oberfläche zu drücken“, sondern der Druck wird durch die Dekorschicht auf die Oberfläche des Substrats übertragen.
Wenn die inneren Schichten des Substrats nicht fest miteinander verbunden sind, „kollabiert“ die Oberflächenschicht unter Druck nach unten, was zu einer tatsächlichen Prägetiefe führt, die geringer ist als die vorgesehene Tiefe der Stahlplatte – die Textur wird „flacher“.
YAKCO erreichte eine innere Bindung von 0,37 MPa und lag damit über dem nationalen Standard von 0,35 MPa. Dies bedeutet, dass die inneren Schichten des Substrats „fest zusammengehalten“ werden und die Oberflächenschicht unter Druck nicht zusammenbricht oder schrumpft.
Die konkav-konvexe Textur der Stahlplatte wird vollständig auf die Dekorschicht übertragen, und die Prägetiefe wird nicht beeinträchtigt.
Für Designer, die Texturen mit einer Tiefe von mehr als 0,5 mm suchen, bedeuten diese Daten „so tief wie die Stahlplatte, so tief wie die Textur“.
3.Dichte 0,72 g/cm³: „Überall gleichbleibend“
Es gibt noch eine weitere versteckte Gefahr für die Tiefenprägung: eine ungleichmäßige Substratdichte. Bereiche mit höherer Dichte werden tiefer gedrückt, während Bereiche mit geringerer Dichte flacher gedrückt werden – auf demselben Brett variiert die Texturtiefe und erscheint optisch „verschwommen“.

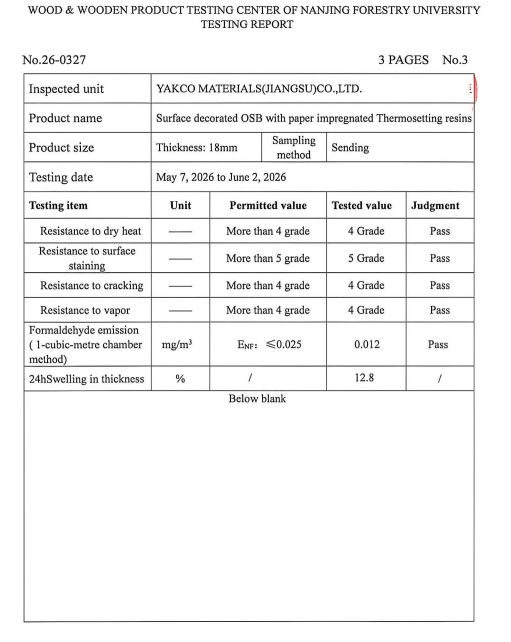

Die Substratdichte von YAKCO liegt stabil bei 0,72 g/cm³, mit minimalen Schwankungen von Charge zu Charge. Gleichmäßige Dichte bedeutet, dass jeder Teil des Boards gleichmäßig auf Druck reagiert und die Texturtiefe von der Vorder- bis zur Rückseite des Boards gleich bleibt.
Für großflächig geprägte Holzstruktur mit Melaminharzbeschichtung oder komplette Schranktüren garantieren diese Daten Kontinuität und Konsistenz der Struktur.
4. Die „Klarheit“ der Tiefenprägung ist die äußere Manifestation der Substratstabilität
Designer entscheiden sich für Platten mit Holzstruktur und Melaminbeschichtung für das authentische taktile Gefühl einer „Textur, die man anfassen kann“.
Aber hinter diesem taktilen Gefühl verbirgt sich das Substrat, das es trägt – die Oberflächenfestigkeit bestimmt, ob die Texturkanten klar sind, die innere Bindung bestimmt, ob die Texturtiefe ausreichend ist, und die Gleichmäßigkeit der Dichte bestimmt, ob die gesamte Platte konsistent ist.
YAKCO Holzstruktur mit Melaminharzbeschichtung verwendet die drei Datenpunkte Oberflächenfestigkeit 1,58 MPa, innere Bindung 0,37 MPa und Dichte 0,72 g/cm³, um die grundlegendsten Fragen der Tiefenprägung zu beantworten: klare Textur, ausreichende Tiefe und Konsistenz auf der gesamten Platte.
Wenn ein Designer sagt: „Ich möchte, dass die Holzstruktur Kanten hat, die ich fühlen kann“, liefert YAKCO eine Antwort, die keine Wahl zwischen „visuellem Effekt“ und „Prozessrealisierung“ erfordert.
Mehr: 3D-geprägte Holzstruktur mit Melaminbeschichtung
