Vorheriger Beitrag
Unter der großen Auswahl an dekorativen Mustern für Holzwerkstoffe mit imprägnierter Papieroberfläche nimmt Lederdesign-Melaminplatte eine einzigartige Stellung ein.
Es imitiert weder die Maserung von Holz noch Stein – stattdessen „überträgt“ es mit nahezu täuschender Handwerkskunst die Poren, die Maserung, den geschmeidigen Glanz und sogar die fühlbare Wärme von echtem Leder auf die Oberfläche von Holzwerkstoffplatten.
Besonders wenn die Tiefenprägetechnologie zum Einsatz kommt, sind Ledertexturen nicht mehr nur eine visuelle Illusion – sie werden zur fühlbaren Realität. Wenn Ihr Finger darüber gleitet, können Sie deutlich das körnige Auf und Ab der Kieselsteinmaserung oder die feine, matte Textur des Nappaleders spüren.
Mehr: Yakco-Technologie
Allerdings gilt: Je realistischer die Lederstruktur und je tiefer die Prägung, desto höher sind die mechanischen Beanspruchungen des Untergrundes.
Bei der Tiefenprägung handelt es sich im Wesentlichen um einen Prozess der „Umformung“ der Oberflächenstruktur der Platte – dabei wird örtlich hoher Druck auf das Substrat ausgeübt, wodurch erhabene und vertiefte Verformungen entstehen. Wenn die eigene Biegefestigkeit, der Elastizitätsmodul und die innere Verbundfestigkeit des Substrats nicht ausreichen, kommt es bei der Nutzung zu einem allmählichen Zurückfedern, Kollabieren oder sogar Reißen der geprägten Bereiche – ganz gleich, wie realistisch das Ledermuster ist, es wird nach Monaten oder Jahren „ausbleichen“.

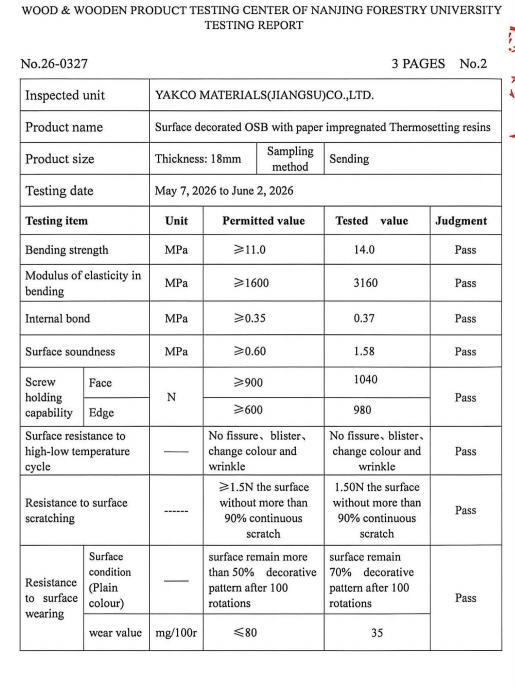

Die mechanischen Daten im Testbericht dienen als zentrale Grundlage für die Beurteilung, ob ein Panel mit Lederstruktur wirklich „authentisch aussehen und sich authentisch anfühlen“ kann und gleichzeitig „im Laufe der Zeit unverändert“ bleibt.
Biegefestigkeit: Die „Anti-Kollaps-Grundlinie“ der tiefen Lederprägung
Durch die Tiefenprägung entstehen dichte erhabene und vertiefte Bereiche auf der Substratoberfläche. Bei vertikaler Belastung (z. B. Sitzgewicht oder schwere Gegenstände) konzentriert sich die Belastung an den Rändern von Vertiefungen und den Wurzeln von Vorsprüngen.
Bei unzureichender Biegefestigkeit bilden sich unter Belastung bleibende Vertiefungen in den geprägten Bereichen und die Körnigkeit der Kieselkörnung wird nach und nach „abgeflacht“.
Die Norm fordert eine Biegefestigkeit von ≥ 11,0 MPa und der geprüfte Wert erreichte 14,0 MPa – was eine Überschreitung der Anforderung um 27 % darstellt.
Dieser Rand sorgt dafür, dass bei der Verwendung von Lederplatten als Schreibtischplatte, Stuhlsitz, Sofaseitenteil oder anderen tragenden Bauteilen die dreidimensionale Maserung der Tiefenprägung dauerhaft erhalten bleibt, ohne durch den täglichen Gebrauch ihre haptische Schichtung zu verlieren.
Elastizitätsmodul beim Biegen: Die „Ermüdungssteifigkeit“ von Ledermusterrippen
Die Verfeinerung der Ledertextur hängt maßgeblich von der Klarheit der Rillen ab – seien es die groben Maserungen von Kieselleder oder die feinen Falten von Nappaleder, beide werden durch scharfe Rillen definiert.
Der Elastizitätsmodul spiegelt die Fähigkeit des Materials wider, einer elastischen Verformung standzuhalten – je höher der Wert, desto größer ist die Kriechfestigkeit des Materials bei Dauerbelastung.
Die Norm fordert ≥ 1600 MPa und der getestete Wert erreichte 3160 MPa – fast das Doppelte der Anforderung. Dies bedeutet, dass sich die geprägten Rillen aufgrund der Schwerkraft oder Temperaturschwankungen nicht allmählich „entspannen“ und die körnigen Grenzen der Kieselmaserung deutlich erkennbar bleiben, selbst wenn das Lederpaneel über einen längeren Zeitraum einer vertikalen Belastung durch Schranktüren oder das Gewicht einer Tischplatte ausgesetzt ist.
Interne Bindungsstärke: Die „Zwischenschicht-Anti-Delamination“ von geprägten Vorsprüngen
Der Heißpressprozess der Tiefprägung übt einen ungleichmäßigen Druck auf die Substratoberfläche aus – Vorsprünge werden komprimiert, während Vertiefungen relativ gedehnt werden.
Diese ungleichmäßige Belastung testet die Bindungsintegrität zwischen den inneren Schichten des Substrats. Die getestete innere Haftfestigkeit betrug 0,37 MPa (Standard ≥ 0,35 MPa).
Obwohl dieser Wert nur geringfügig über dem Standard liegt, ist er besonders wichtig für tiefe Lederprägungen – er stellt sicher, dass sich die hervorstehenden Narbenpartikel nicht durch Mikrorisse zwischen den Schichten „ablösen“ und dass sich die Dekorschicht in den vertieften Bereichen nicht durch Dehnung vom Untergrund löst.
Substratdichte: Die „grundlegende Unterstützung“ für die Fülle des Korns
Die Dichte des Substrats beeinflusst direkt den Formeffekt der Tiefenprägung. Eine zu niedrige Dichte verhindert eine klare Prägung und führt zu unscharfen Narbenkanten. Eine zu hohe Dichte macht die Platten zu schwer und beschleunigt den Werkzeugverschleiß.
Die gemessene Dichte von 0,72 g/cm³ liegt im oberen Mittelbereich des nationalen Standards und bietet ein ausgewogenes Verhältnis zwischen Prägeklarheit und Verarbeitbarkeit.
Noch wichtiger ist, dass die gleichmäßige Dichte gewährleistet, dass die Maserung in verschiedenen Bereichen derselben Platte sehr gleichmäßig ist – keine Unebenheiten wie klare Maserung in der Mitte und unscharfe Kanten.
Oberflächenfestigkeit: Das „Null-Delamination-Versprechen“ zwischen der Lederdekorschicht und dem Substrat
Die Dekorschicht auf tiefgeprägten Lederbahnen erfährt beim Prägevorgang eine maximale Dehnung und Stauchung.
Bei unzureichender Oberflächenfestigkeit kann sich das Dekorpapier an den tiefsten Poren leicht vom Untergrund lösen, was zu einer sichtbaren „Aushöhlung“ oder „Ablösung“ führt. Die geprüfte Oberflächenfestigkeit erreichte 1,58 MPa – das 2,6-fache des Normwertes.
Diese Daten bedeuten, dass die Dekorschicht auch in den tiefsten Vertiefungen der Ledernarbung vollständig mit dem Untergrund verbunden bleibt – unabhängig von Feuchtigkeitsschwankungen oder wiederholtem Wischen kommt es zu keiner Delaminierung.

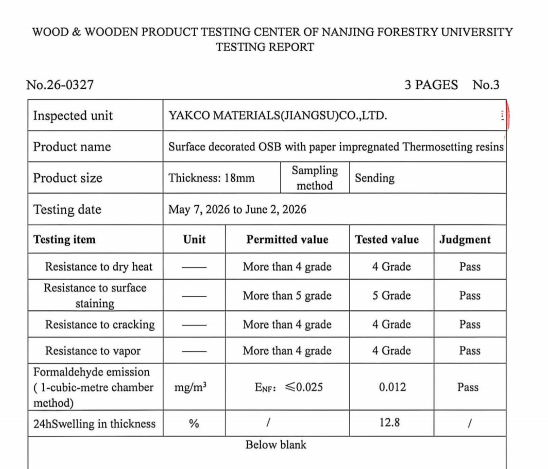

Fazit
Der wahre Wert von Leather Design Melamine Board liegt nicht nur in seinem überzeugend realistischen visuellen und haptischen Erlebnis, sondern auch in der starken mechanischen Unterstützung, die das Substrat unter der Tiefenprägung bietet.
Eine Biegefestigkeit von 14,0 MPa, ein Elastizitätsmodul von 3160 MPa, eine innere Bindungsfestigkeit von 0,37 MPa, eine Dichte von 0,72 g/cm³ und eine Oberflächenbeschaffenheit von 1,58 MPa – diese Daten bilden zusammen ein „mechanisches Sicherheitsnetz“, das dafür sorgt, dass jedes Narbenpartikel und jede Falte der Lederstruktur über Jahrzehnte hinweg ihre ursprüngliche Fülle und Klarheit behält.
Denken Sie bei der Auswahl von Lederpaneelen daran: Je realistischer die Haptik, desto kritischer ist der Untergrund.
Die sichtbare Tiefe der Ledernarbung hängt von der unsichtbaren Stärke der Mechanik ab.
