Vorheriger Beitrag
Was 3D-geprägte Holzstruktur-Melaminplatten so faszinierend macht, ist ihre Fähigkeit, die Einschränkungen der „flachen Dekoration“ herkömmlicher Dekorplatten zu durchbrechen – wenn Sie mit dem Finger über die Oberfläche gleiten, können Sie die wellenförmige Textur, die vertieften Poren und die gewundene Maserung deutlich spüren und so eine perfekte Einheit aus visuellem und taktilem Erlebnis erreichen.
Während die tiefe Prägung der Platte eine außergewöhnliche haptische Qualität verleiht, entstehen jedoch auch unterschiedlich starke „Spannungskonzentrationszonen“ auf der Substratoberfläche – je tiefer die Prägung, desto größer die Strukturveränderung der Substratoberfläche. Wenn die eigene Biegefestigkeit, der Elastizitätsmodul und die innere Bindungsfestigkeit des Substrats nicht ausreichen, neigen die geprägten Bereiche unter Belastung oder Umweltveränderungen zu Verformungen, Rückfederungen oder sogar Rissen.

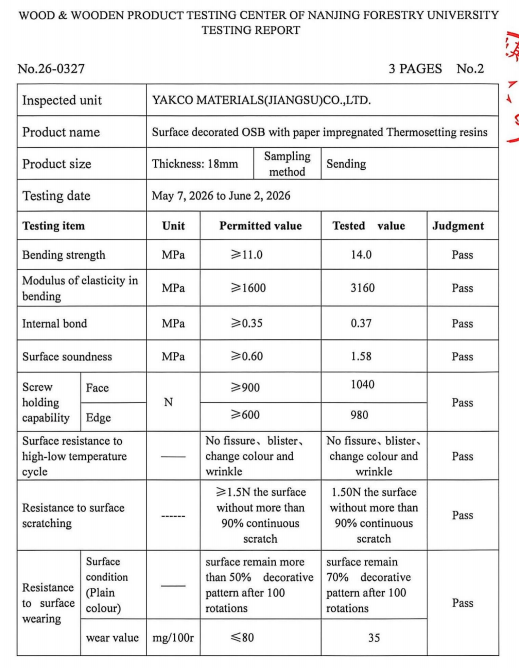

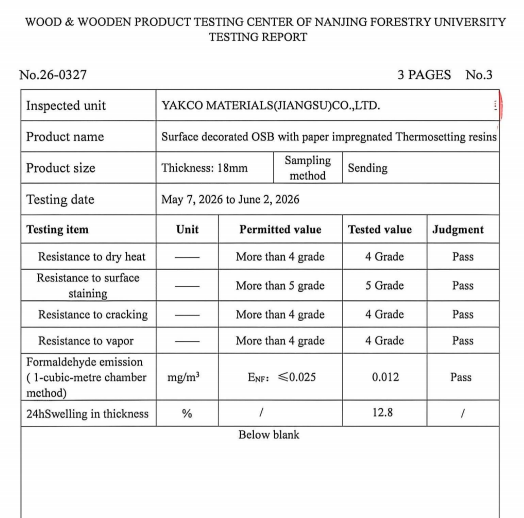

Als wissenschaftlicher Maßstab für die Robustheit dieser „Strukturästhetik“ dienen die mechanischen Daten im Prüfbericht.
Mehr: Yakco-Technologie
Biegefestigkeit: Das „Biegegerüst“ der 3D-Prägung
Die Biegefestigkeit spiegelt die Fähigkeit der Platte wider, einem Bruch zu widerstehen, wenn sie äußeren Biegekräften ausgesetzt wird.
Bei 3D-Tiefprägungsplatten bedeutet die erhabene und vertiefte Textur, dass die Plattenoberfläche keine völlig gleichmäßige Ebene ist und die Spannungsverteilung unter Last komplexer wird.
Die Norm fordert eine Biegefestigkeit von ≥ 11,0 MPa und der getestete Wert erreichte 14,0 MPa – was eine um 27 % höhere Anforderung darstellt.
Dies bedeutet, dass die Platte selbst bei tiefer Prägung auf der Oberfläche unter Belastung (z. B. Bücherregale, Schreibtische) immer noch eine ausreichende strukturelle Steifigkeit behält und so vorzeitigen Bruch oder irreversible Verformung aufgrund von Spannungskonzentrationen in geprägten Bereichen verhindert.
Elastizitätsmodul beim Biegen: Das „Formgedächtnis“ geprägter Grate
Der Elastizitätsmodul misst die Fähigkeit des Paneels, nach Verformung unter Last in seine ursprüngliche Form zurückzukehren. Je höher der Wert, desto größer ist der Verformungswiderstand und desto geringer ist die Wahrscheinlichkeit, dass es sich aufgrund seines Eigengewichts oder äußerer Kräfte dauerhaft verbiegt.
Die Norm verlangt ≥ 1600 MPa und der getestete Wert erreichte 3160 MPa – fast das Doppelte des Standards.
Bei 3D-geprägten Melaminplatten ist die Bedeutung dieser Daten besonders ausgeprägt: Mit mikroskopisch kleinen erhabenen und vertieften Strukturen auf der Oberfläche sorgt ein hoher Elastizitätsmodul dafür, dass geprägte Bereiche nicht durch „Kriechen“ durch langfristiges Schranktürgewicht, Regalbelastungen oder Temperaturschwankungen allmählich abgeflacht werden.
Die Grate der dreidimensionalen Holzmaserung behalten Jahr für Jahr ihre ursprüngliche klare Klarheit und verlieren nie ihre „Dreidimensionalität“.
Interne Bindungsstärke: Die „Zwischenschichtstabilität“ geprägter Vorsprünge und Vertiefungen
Die innere Bindungsstärke misst die Bindungsintegrität zwischen den inneren Schichten des Substrats.
Beim Heißpressvorgang der Tiefprägung wird ein erheblicher Druck auf die Substratoberfläche ausgeübt; Wenn die innere Haftfestigkeit nicht ausreicht, kann es zu Mikrorissen oder Lockerungen in der Zwischenschichtstruktur an den geprägten Vorsprüngen kommen.
Die Norm fordert eine innere Haftfestigkeit von ≥ 0,35 MPa und der getestete Wert lag bei 0,37 MPa – was über der Anforderung liegt.
Dieser Wert stellt sicher, dass die Innenschichten lückenlos dicht miteinander verbunden sind; Selbst bei einer beträchtlichen Prägetiefe kommt es auf dem Substrat nicht zu Blasenbildung auf der Oberfläche oder einer unscharfen Prägung aufgrund von Delaminierung.
Substratdichte: Die „zugrundeliegende Logik“ der Prägeklarheit
Die Substratdichte hat direkten Einfluss auf den Formeffekt und die Haltbarkeit der Prägung.
Eine zu niedrige Dichte verhindert eine klare Prägung; Eine zu hohe Dichte erhöht die Bearbeitungsschwierigkeiten und das Plattengewicht.
Die Dichte des Produkts betrug 0,72 g/cm³ und lag damit im oberen Mittelbereich des nationalen Standards, was ein ausgewogenes Verhältnis zwischen Prägeschärfe und Verarbeitbarkeit gewährleistet.
Die gleichmäßige Dichte stellt sicher, dass die Prägetiefe und -klarheit über verschiedene Bereiche derselben Platte hinweg sehr gleichmäßig ist, wodurch lokale Einbrüche oder unscharfe Maserung vermieden werden.
Oberflächenfestigkeit: Die „Haftfestigkeit“ zwischen der geprägten Dekorschicht und dem Substrat
Die Dekorschicht auf tief geprägten Oberflächen wird in den geprägten Bereichen gedehnt oder gestaucht, wodurch höhere Anforderungen an die Verbundfestigkeit gestellt werden.
Die geprüfte Oberflächenfestigkeit erreichte 1,58 MPa – das 2,6-fache des Normwertes.
Diese Daten bedeuten, dass das Dekorpapier selbst an den tiefsten Prägepunkten (z. B. vertieften Holzporen) fest am Untergrund haftet, ohne Delaminierung, Blasenbildung oder Kantenwellung.
Jeder Abschnitt der Dekorschicht erhält während des Prägevorgangs eine ausreichende Verbundfestigkeit.
Fazit
Der ästhetische Reiz von 3D Embossed Wood Texture Melamine Panel liegt darin, die Holzmaserung zum Leben zu erwecken – wahre Industriequalität liegt jedoch darin, sicherzustellen, dass diese „lebendige“ Dreidimensionalität im Laufe der Jahrzehnte der Nutzung nicht zusammenbricht, sich verformt oder verschwimmt.
Biegefestigkeit von 14,0 MPa, Elastizitätsmodul von 3160 MPa, innere Verbundfestigkeit von 0,37 MPa, Dichte von 0,72 g/cm³ und Oberflächenfestigkeit von 1,58 MPa – jeder Datenpunkt verstärkt das „Skelett“ der Prägung.
Denken Sie bei der Auswahl von 3D-geprägten Platten daran: Die sichtbare Tiefe der Textur hängt von der unsichtbaren mechanischen Festigkeit ab.
Nur ein strukturell stabiler Untergrund kann eine dreidimensionale Schönheit unterstützen, die dem Einfluss der Zeit standhält.
